全自動定量包裝機故障問題及維修攻略
全自動定量包裝機的工作原理:物料由給料機構（氣動閘門）加入稱量斗，控制器收到傳感器的重量信號后，按預先設定的程序值進行控制，開始時進行快速（快加、中加、慢加同時）給料；當重量≥（目標值－粗計量值）時，停止快加信號輸出，進入中速（中加、慢加同時）給料；當重量≥（目標值－精計量值）時，停止中加信號輸出，進入慢速（慢加）給料；當重量≥（目標值－過沖量值）時，停止慢加信號輸出，給料門完全關閉，定值稱量完成。夾袋信號輸入后，稱量斗卸料門自動開啟，當重量≤零位設定值時，稱量斗卸料門自動關閉，物料袋自動松開落入輸送帶上，被送到縫包機縫包之后進入下一工序，同時控制器進入下一控制循環。該機設有自動保護裝置，如出現卡瓶現象，機器將自動停機保護人機安全。

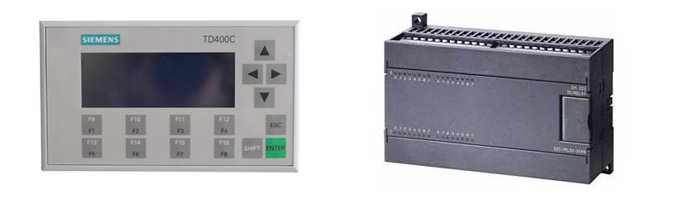

1、PLC故障主要有輸出點繼電器接點粘連。
如果該點控制電機，故障現象為有信號啟動電機后，電機運轉，但停止信號發出后，電機卻不停止運轉，當PLC停電后，電機才停止運轉。如果該點控制電磁閥。故障現象為電磁閥線圈不斷電，氣缸不復位。如果用外力撞擊PLC使粘連點分開的方法，可以協助判斷該故障。
維修方法
用編程器修改程序，將損壞的輸出點修改為備用輸出點，同時調線。如控制電磁閥的1004點損壞，改為備用點1105點?？捎镁幊唐髡业?004點的相關語句，keep(014)01004為keep(014)01105?？刂齐姍C(jī)的1002點損壞，改為備用點1106，修改1002點相關語句out01002為out01106，同時調線即可。拆下PLC
拆開PLC將備用點的輸出繼電器拆下?lián)Q到損壞的輸出點上。再按原線號安裝即可。
2、接近開關故障
灌裝機包裝機有五個接近開關。三個用于刀保護，二個用于控制上下膜放膜電機。其中用于控制刀保護的，偶爾一二次誤動作。就會打斷正常的運轉過程，且由于故障出現的次數少，時間短，給故障的分析、排除帶來一定的困難。故障原因是熔刀在下降過程中。沒有遇到被包裝物。而熔刀升位接近開關失去信號，就與護刀板接觸到被包裝物一樣，熔刀自動向上返回。
維修方法
可將熔刀升位接近開關并聯安裝一個同型號的開關，雙開關并聯工作，以提高其可靠性。
3、磁性開關故障
磁性開關用于檢測氣缸的位置和控制氣缸的行程。疊層、推包、壓包和熔刀四個氣缸動作相互關聯，用磁性開關來檢測和控制它們的位置。故障主要表現為后續氣缸不動作，原因是氣缸速度較快，導致磁性開關不能檢測到信號。如推包氣缸速度太快，推包復位后，壓包和熔刀氣缸不動作。
4、電磁閥故障
電磁閥故障主要表現為氣缸不動作或不復位，原因是該氣缸電磁閥不能換向或竄氣。如果電磁閥竄氣，由于進出氣路相通，機器的空壓壓力達不到工作壓力，刀梁上升不到位。刀梁保護接近開關不工作，全機運行的先決條件不成立，機器不能運行，這很容易與電氣故障相混淆。電磁閥竄氣都存在漏氣聲，仔細聽聲源和用手搜尋漏氣點，一般可以很容易找出竄氣的電磁閥。維修方法是清潔電磁閥，更換損壞的密封圈，實在無法修復則更換電磁閥。
